對于西門子MM4變頻器我們已經連續講了三期,，您可以關注天拓四方公眾號bjttsf2013，然后點擊資訊中心——歷史消息,，搜索劉師傅講堂,。上一期我們分享了西門子MM4變頻器I/O板模擬量口的檢測方法和注意事項，今天我們再聊聊I/O板485通信口的檢測,。

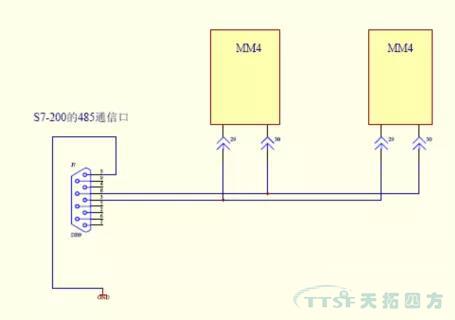

西門子MM4的485通信口可以通過西門子的USS通信協議,，以通信方式構成一個控制變頻器的網絡，最多可以控制32臺變頻器,，變頻器地址從0到31,，分別對應32臺變頻器。
?

?

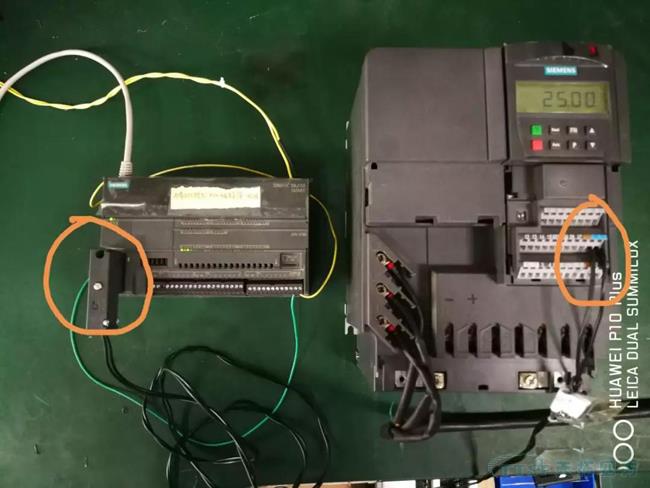

下面是連接后的接線照片,，是一個S7-200和MM430的連接照片,，紅圈內是各自的485口接線。

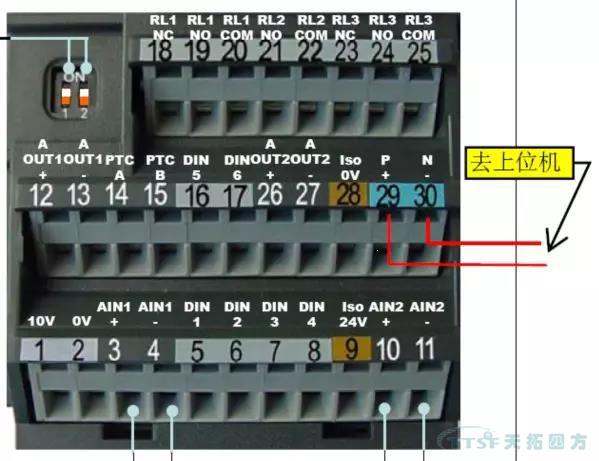

下圖為I/O板上485口的端子位,，端子29是P+,，端子30是N-?

變頻器在上電后，I/O板的29端子和30端子對2端子應該測量出電壓,，一個2.8V左右,，另一個2V左右。如果電壓異常,，那就直接送修,，沒有繼續檢測的必要了，如果上面測量基本正常,，就可以繼續檢測,。
?
西門子USS通信協議支持多電機控制，最多可控制32臺電機,，為了正確識別所要控制的變頻器,，協議規定每個變頻器要設定一個唯一的不重復的地址，同時還要在變頻器設置一些和通信有關的參數,，具體如下：
?
P700 =5 [命令源,，決定哪種方式控制變頻器，選5是用USS方式控制變頻器]
P1000=5? [給定源,，控制數據的來源選擇方式,，選5是用USS方式選擇]
P2010=6 [USS通信的波特率，選6對應的是9600波特
P2011=11 [被控制變頻器的地址,，選11對應本變頻器的唯一控制地址]
?
注意：上面這4個參數是USS通信變頻器側必須填寫的參數,，否則通信會失敗。
?
實際上最終變頻器的485口通過PLC控制使變頻器真正運行了，才能放心,。

下一期我們編制一個小的通信測試程序,，通過一個PLC來啟動變頻器,，并講解如何在變頻器的控制面板中觀察PLC輸送的信息,，歡迎有需求的伙伴共同探討,。
